Genel bakış
Motor yumuşak başlatıcı, AC akımından geçen ve motor çalıştırma sırasında akımı sınırlamak için elektrik makinesiyle seri olarak bağlanan reaktörü başlatır. Kısa süreli bir başlangıç etkisi vardır ve başladıktan sonra artık kullanılmamaktadır. Nominal voltajda bir AC asenkron motora başlarken, ilk başlangıç akımı çok büyük olacaktır, genellikle nominal akımın birçok katını aşacaktır. Başlangıç akımını azaltmak ve güç şebekesi üzerindeki etkiyi en aza indirmek için, genellikle AC asenkron motoru başlatmak için voltaj azaltma kullanılır. Yaygın olarak kullanılan voltaj azaltma yöntemi bir reaktör kullanmaktır. AC motorunun başlangıç işlemi çok kısadır, genellikle birkaç saniye ila yaklaşık bir dakika, başladıktan sonra voltaj azaltma ve başlatma için kullanılan reaktörü kesin.
Teknik standart
Motor Yumuşak Başlangıç Yüksek voltajlı katı hal yumuşak başlangıç cihazının ana ve yardımcı ekipmanlarının tasarımı, üretimi, muayenesi ve test edilmesi, karşılık gelen IEC standartlarını karşılarken ulusal standart GB'nin en son sürümünü benimser. Ana standart numaralar aşağıdaki gibidir:
GB/T2423. (EQV IEC 60068-2-30: 1980)
GB/T 2828-1987 Örnekleme prosedürleri ve tabloları Toplu olarak özniteliklerle denetleme ile (sürekli parti denetimi için geçerlidir)
GB 2900.19 Electoteknik Terminoloji - Yüksek Voltaj Test Teknikleri ve Yalıtım Koordinasyonu
GB/T 2900.
DL/T 593-2006 Yüksek voltajlı şalt ve kontrol ekipmanı standartları için ortak teknik gereksinimler
GB 311. 1-1997 Yüksek voltajlı iletim ve dönüşüm ekipmanlarının yalıtım koordinasyonu
GB/T 3797-2005 Elektrik Kontrol Ekipmanı
GB/T 14048. 1-2000 Düşük voltajlı şalt ve kontrol ekipmanı için genel ilkeler
GB/T 2682-1981 Tam elektrikli ekipmanlarda gösterge ışıklarının ve kontrol düğmelerinin rengi
JB/DQ 8124 Kablo ekipmanı için temel teknik gereksinimler
DL/T 404-1997 Kapalı AC Yüksek Voltaj Şalteri Siparişi için Teknik Koşullar
GB 1208-97 Güç ekipmanlarının röle koruması ve otomatik cihazları için tasarım spesifikasyonu
GB/T 4207-1984 Katı Yalıtım Malzemeleri - Nemli koşullar altında göreceli sızıntı izleme endeksinin belirlenmesi
GB/T5169. 11-1997 Elektrik ve elektronik ürünler için yangın tehlikesi testi - parlayan tel testi yöntemi ve bitmiş ürünler için kılavuzlar
Muhafazalar tarafından sağlanan gb 4208-1993 koruma dereceleri
GB/T 13384-1992 Temel Çevre Koşulları ve Elektromekanik Ürünlerin Taşımacılığı ve Depolanması için Test Koşulları
JB 3284-1983 Elektrik motorlarının ve elektrik ürünlerinin taşıma ve depolanması için temel ortam ve test koşulları
GB/T191 Ambalaj, Depolama ve Taşıma Resim Sembolleri
GB9969.1 Endüstriyel Ürün Kullanım Kılavuzunun Genel İlkeleri
GB/T14048.
GB14048. 6-1998 Düşük voltaj anahtar ve kontrol ekipmanı - kontaktörler ve motor yeni başlayanlar
Seri reaktörler için jb 5346-1998 standardı
Gb 10229-88 reaktör
Yukarıda belirtilen tüm düzenlemeler, spesifikasyonlar ve standartlar, ülke tarafından veya uluslararası olarak uygulanan en son sürüme dayanacaktır.
Kullanım ortamı
Yükseklik: 1500 metreye eşit veya eşit
Maksimum Aylık Ortalama Göreli Nem:% 95
Maksimum ortam sıcaklığı: +45 derece c
Minimum ortam sıcaklığı: -25 derece c
24 saat boyunca en sıcak ayda ortalama maksimum sıcaklık: +30 derece c
Kurulum yerinin patlayıcı tehlikeli ortamları olmamalı ve çevredeki ortam, yalıtım performansına zarar veren gaz veya iletken ortam içermemelidir. Su buharı ile doldurulmasına veya ciddi bir kalıba sahip olmasına izin verilmez. Kullanım yeri güçlü bir harici manyetik indüksiyon yoğunluğuna sahip olmamalıdır.
Arz kapsamı

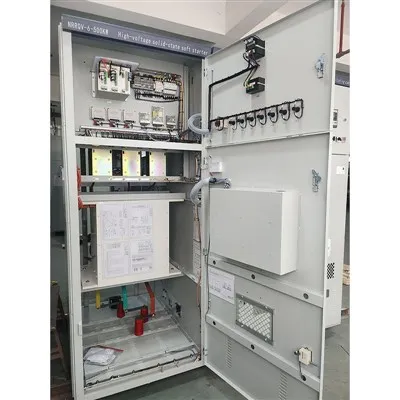

Ana teknoloji ve tam bir yüksek voltaj reaktör setinin çeşitli hizmetleri bire bir başlangıç kabini. Esas olarak: Başlangıç reaktörü, izolasyon anahtarı, akım transformatör, voltaj transformatörü, yüksek voltajlı vakum bypass kontaktör, sigorta, 4-20 mA akım iletim arayüzü, motora özgü mikrobilgisayar kapsamlı koruma cihazı, düğme, sinyal ışığı, dönüşüm Anahtar, Sıcaklık Ekran Aleti, Kabin, Bakır Busbar Kılıf Yüksek Voltajlı Isı Büzülme Tüpü, vb.
